Projector Infantry Anti Tank: PIAT

Messaggio da Cariatide62 »

Volevo mostrarvi un oggetto che ho di recente recuperato tra i "souvenir" bellici di mio padre. Credo che meriti qualche foto.
Sarei grato a chiunque degli esperti potesse aggiungere delle informazioni specifiche. Un saluto, Giorgio
Ora debbo scappare per la cena. Più tardi se riesco posto altre foto che ho preparato.
Allegati
Nella parte terminale è presente un codolo a tre razze. Su una delle razze è fissato una molla metallica che custodisce il detonatore (perdonatemi se sbaglio qualche termine)
Visto 718 volte
Nella parte terminale è presente un codolo a tre razze. Su una delle razze è fissato una molla metallica che custodisce il detonatore (perdonatemi se sbaglio qualche termine)
Nella parte terminale è presente un codolo a tre razze. Su una delle razze è fissato una molla metallica che custodisce il detonatore (perdonatemi se sbaglio qualche termine)
Il corpo presenta inoltre una scritta in vernice nera TNT 3 che presumo indichi il tipo di carica che era presente
Visto 718 volte
Il corpo presenta inoltre una scritta in vernice nera TNT 3 che presumo indichi il tipo di carica che era presente
Il corpo presenta inoltre una scritta in vernice nera TNT 3 che presumo indichi il tipo di carica che era presente
Il corpo principale presenta una tripla striscia nei colori giallo-blu-giallo e una striscia rossa dove la testata si assottiglia anteriormente.
Gli esperti ci diranno cosa indica questo codice di colorazione
Visto 718 volte
Il corpo principale presenta una tripla striscia nei colori giallo-blu-giallo e una striscia rossa dove la testata si assottiglia anteriormente.<br />Gli esperti ci diranno cosa indica questo codice di colorazione
Il corpo principale presenta una tripla striscia nei colori giallo-blu-giallo e una striscia rossa dove la testata si assottiglia anteriormente.
Gli esperti ci diranno cosa indica questo codice di colorazione
Il proiettile appare integro e in ottime condizioni con tutta la sua verniciatura originale
Visto 718 volte
Il proiettile appare integro e in ottime condizioni con tutta la sua verniciatura originale
Il proiettile appare integro e in ottime condizioni con tutta la sua verniciatura originale
Avatar utente
Friz84
Utente Registrato
Utente Registrato
Messaggi: 43
Iscritto il: 08/11/2009, 21:10
Collezionista: No
cosa: Solo Militari
range: Fino a 20mm
Nazionalita: Solo Italiane
Località: Marotta di Mondolfo (PU)

Re: Projector Infantry Anti Tank: PIAT

Messaggio da Friz84 »

Non ti posso dare dati tecnici perche non ho studiato... [icon_246 [icon_246 [icon_246
Cmq molto, ma molto bello complimenti!!! [257
saetta

Re: Projector Infantry Anti Tank: PIAT

Messaggio da saetta »

salve

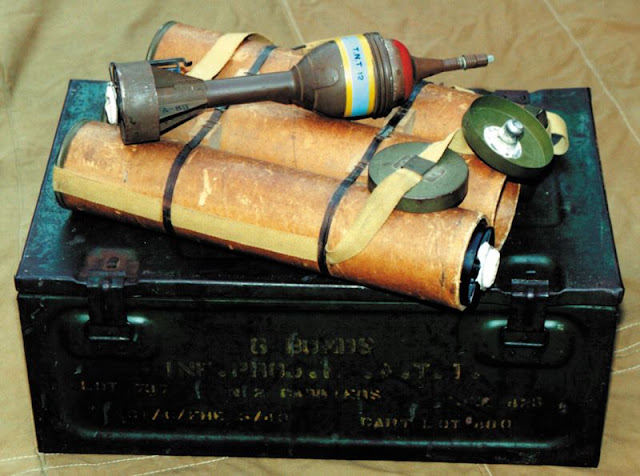

credo sia una Bomba contenente tnt per impiego anticarro
dovrebbe esecri una scritta a caratteri bianchi o neri sulla fascia azzurra
Immagine
Avatar utente
Centerfire
Direttivo
Direttivo
Messaggi: 5404
Iscritto il: 01/08/2005, 12:11
Collezionista: Si
cosa: Militari e Civili
range: Fino a 20mm
Nazionalita: Tutte
Località: Firenze - Toscana

Re: Projector Infantry Anti Tank: PIAT

Messaggio da Centerfire »

Pezzo in condizioni veramente eccellenti Cariatide! [264
Però c'è un però....
Conviene in questa sezione inserire almeno una foto del pezzo che dimostri che è inerte e legalmente detenibile.
Questo per evitare inconvenienti sia ai possessori dei pezzi postati che agli Amministatori del Forum, capirete anche voi la serietà del tema in oggetto.

Per cui, tutte le volte che fate un servizio fotografico a munizionamento di artiglieria e/o materiali esplodenti preparate un'inquadratura del particolare aperto ed ispezionabile. Se non è possibile meglio mandare un MP a Norby o Giovanni per consigli in merito (ma personalmente desisterei dal postare...).

Questo vale per tutti, nessuno escluso! [257

Ah, se le foto non sono di oggetti in vostro possesso ma recuperate dal web indicatene la fonte, grazie!


Comunque è un pezzo in condizioni invidiabili.... [151
Io (ne) ho viste cose che voi umani non potreste immaginarvi.
Navi da combattimento in fiamme al largo dei bastioni di Orione;
e ho visto i raggi B balenare nel buio vicino alle porte di Tannhauser.
E tutti quei momenti andranno perduti nel tempo come lacrime nella pioggia.
È tempo di morire. (Blade Runner)
Cariatide62

Re: Projector Infantry Anti Tank: PIAT

Messaggio da Cariatide62 »

Conviene in questa sezione inserire almeno una foto del pezzo che dimostri che è inerte e legalmente detenibile.
Questo per evitare inconvenienti sia ai possessori dei pezzi postati che agli Amministatori del Forum, capirete anche voi la serietà del tema in oggetto.
Mi trovi perfettamente d'accordo. Purtroppo come ho scritto sopra la cena ha interrotto la mia opera a metà. Vedrai che nelle prossime foto adempirò anche alle tue raccomandazioni.
Allegati
Particolare inquadratura che mostra come era costruito il codolo governale a quattro alette inserite in una struttura circolare e come era fissato a riposo il contenitore con la capsula detonante
Visto 689 volte
Particolare inquadratura che mostra come era costruito il codolo governale a quattro alette inserite in una struttura circolare e come era fissato a riposo il contenitore con la capsula detonante
Particolare inquadratura che mostra come era costruito il codolo governale a quattro alette inserite in una struttura circolare e come era fissato a riposo il contenitore con la capsula detonante
Sull'esterno del corpo principale vi è una scritta a vernice 6/44 LOT 206A da cui si deduce che la data di costruzione e il lotto di produzione
Visto 689 volte
Sull'esterno del corpo principale vi è una scritta a vernice 6/44 LOT 206A da cui si deduce che la data di costruzione e il lotto di produzione
Sull'esterno del corpo principale vi è una scritta a vernice 6/44 LOT 206A da cui si deduce che la data di costruzione e il lotto di produzione
Ecco l'interno del corpo principale assolutamente vuoto
Visto 689 volte
Ecco l'interno del corpo principale assolutamente vuoto
Ecco l'interno del corpo principale assolutamente vuoto
Come potete notare è assolutamente inerte, manca della carica principale, della cartuccia di propulsione e ovviamente anche la capsula detonante è inertizzata
Visto 689 volte
Come potete notare è assolutamente inerte, manca della carica principale, della cartuccia di propulsione e ovviamente anche la capsula detonante è inertizzata
Come potete notare è assolutamente inerte, manca della carica principale, della cartuccia di propulsione e ovviamente anche la capsula detonante è inertizzata
Quindi cominciamo con una inquadratura di insieme delle varie parti che lo compongono.
Visto 689 volte
Quindi cominciamo con una inquadratura di insieme delle varie parti che lo compongono.
Quindi cominciamo con una inquadratura di insieme delle varie parti che lo compongono.
Cariatide62

Re: Projector Infantry Anti Tank: PIAT

Messaggio da Cariatide62 »

Continuo con altri particolari che ritengo di interesse:
Allegati
Ecco la ghiera smontata e pronta per accogliere la capsula detonatore
Visto 689 volte
Ecco la ghiera smontata e pronta per accogliere la capsula detonatore
Ecco la ghiera smontata e pronta per accogliere la capsula detonatore
Qui si può notare la ghiera filettata che conteneva la capsula-detonatore, in questa foto mancante (posizione di trasporto)
Visto 689 volte
Qui si può notare la ghiera filettata che   conteneva la capsula-detonatore, in questa foto mancante (posizione di trasporto)
Qui si può notare la ghiera filettata che conteneva la capsula-detonatore, in questa foto mancante (posizione di trasporto)
La parte ogivale presenta un armonioso restringimento e una striscia di colore rosso che rappresenta il tipo di utilizzo e la carica presente
Visto 689 volte
La parte ogivale presenta un armonioso restringimento e una striscia di colore rosso che rappresenta il tipo di utilizzo e la carica presente
La parte ogivale presenta un armonioso restringimento e una striscia di colore rosso che rappresenta il tipo di utilizzo e la carica presente
Cariatide62

Re: Projector Infantry Anti Tank: PIAT

Messaggio da Cariatide62 »

Ora osserviamo il contenitore della capsula detonatore ove la stessa veniva conservata per il trasporto
Allegati
Ulteriore particolare ingrandimento
Visto 689 volte
Ulteriore particolare ingrandimento
Ulteriore particolare ingrandimento
Ed ecco la capsula-detonatore montata. Così l'ordigno era armato e pronto per essere utilizzato
Visto 689 volte
Ed ecco la capsula-detonatore montata.  Così l'ordigno era armato e pronto per essere utilizzato
Ed ecco la capsula-detonatore montata. Così l'ordigno era armato e pronto per essere utilizzato
Ecco le due conchiglie metalliche aperte. All'interno la capsula-detonatore inertizzata. Per evitare che la capsula sbatta contro le conchiglie metalliche all'interno sono posizionati dei feltrini
Visto 689 volte
Ecco le due conchiglie metalliche aperte. All'interno la capsula-detonatore inertizzata. Per evitare che la capsula sbatta contro le conchiglie metalliche all'interno sono posizionati dei feltrini
Ecco le due conchiglie metalliche aperte. All'interno la capsula-detonatore inertizzata. Per evitare che la capsula sbatta contro le conchiglie metalliche all'interno sono posizionati dei feltrini
Il contenitore è formato da due semigusci in lega metallica che vengono tenuti assieme dalle lamine elastiche che fungono anche da supporto. Come potete vedere anche il supporto presente delle scritte bianche che ne identificano il lotto di produzione
Visto 689 volte
Il contenitore è formato da due semigusci in lega metallica che vengono tenuti assieme dalle lamine elastiche che fungono anche da supporto. Come potete vedere anche il supporto presente delle scritte bianche che ne identificano il lotto di produzione
Il contenitore è formato da due semigusci in lega metallica che vengono tenuti assieme dalle lamine elastiche che fungono anche da supporto. Come potete vedere anche il supporto presente delle scritte bianche che ne identificano il lotto di produzione
Avatar utente
Centerfire
Direttivo
Direttivo
Messaggi: 5404
Iscritto il: 01/08/2005, 12:11
Collezionista: Si
cosa: Militari e Civili
range: Fino a 20mm
Nazionalita: Tutte
Località: Firenze - Toscana

Re: Projector Infantry Anti Tank: PIAT

Messaggio da Centerfire »

Ottimo servizio fotografico Cariatide, hai per le mani un pezzo eccellente e completissimo! [264
Mi sembra di intravedere solo un pò di ruggine vicino alla filettatura del "naso" ma è possibile rimediare con poco lavoro.
Io (ne) ho viste cose che voi umani non potreste immaginarvi.
Navi da combattimento in fiamme al largo dei bastioni di Orione;
e ho visto i raggi B balenare nel buio vicino alle porte di Tannhauser.
E tutti quei momenti andranno perduti nel tempo come lacrime nella pioggia.
È tempo di morire. (Blade Runner)
Cariatide62

Re: Projector Infantry Anti Tank: PIAT

Messaggio da Cariatide62 »

Centerfire ha scritto:Ottimo servizio fotografico Cariatide, hai per le mani un pezzo eccellente e completissimo! [264
Mi sembra di intravedere solo un pò di ruggine vicino alla filettatura del "naso" ma è possibile rimediare con poco lavoro.
Non si tratta per fortuna di ossidazioni o ruggine. Piuttosto dalla consistenza gommosa e appiccicosa allo stesso tempo, ritengo trattarsi dei rimasugli di nastro gommato per una sigillatura che evitasse eventuali infiltrazioni di umidità. Anche attorno alle conchiglie metalliche contenenti la capsula-detonatore è presente traccia di un nastro gommato di sigillatura in questo caso di colore bianco-chiaro
saetta

Re: Projector Infantry Anti Tank: PIAT

Messaggio da saetta »

Centerfire ha scritto:Pezzo in condizioni veramente eccellenti Cariatide! [264
Però c'è un però....
Conviene in questa sezione inserire almeno una foto del pezzo che dimostri che è inerte e legalmente detenibile.
Questo per evitare inconvenienti sia ai possessori dei pezzi postati che agli Amministatori del Forum, capirete anche voi la serietà del tema in oggetto.

Per cui, tutte le volte che fate un servizio fotografico a munizionamento di artiglieria e/o materiali esplodenti preparate un'inquadratura del particolare aperto ed ispezionabile. Se non è possibile meglio mandare un MP a Norby o Giovanni per consigli in merito (ma personalmente desisterei dal postare...).

Questo vale per tutti, nessuno escluso! [257

Ah, se le foto non sono di oggetti in vostro possesso ma recuperate dal web indicatene la fonte, grazie!


Comunque è un pezzo in condizioni invidiabili.... [151

chiedo venia
richiamo più che giustificato
la foto proviene da qui
http://visualcollector.com/VisualCollec ... sMines.htm
